以下是在液壓應用當中決定何時的硬管尺寸的詳細步驟。
問題： 為以下情況確定恰當?shù)腟AE J525規定的碳鋼硬管的內徑以及壁厚
流量： 20 gpm
流速： 15 fps
壓力： 1000 psi
設計系數： 4:1

答案：

1)   參照流量/流速表。找到水平流量線上20 gpm與垂直流速線上15 fps的交界點。然后根據向上的對角線確定需要使用的硬管內徑[.75”]。如果流量線與流速線交于兩根對角線之間，一般選擇較大的內徑，因?yàn)檫@樣流速較低。

2)   如果硬管的內徑不存在，則選擇相鄰的較大的內徑。在這個案例中，最終選擇的硬管應該是1“外徑， .065”(1.65mm)壁厚的硬管。

3)       檢查參考工作壓力表，確認該硬管可以滿足工作壓力的要求。表6可用于進行確認。在這個例子當中， .065”的壁厚可以滿足工作壓力1000 psi下的壓力使用要求。

這就是一個選擇正確的硬管尺寸/材料的例子。其他的因素包括制造成本，系統使用的液壓泵的能力，布管線路/安裝對于決定某個特定應用的最佳管線也有影響。

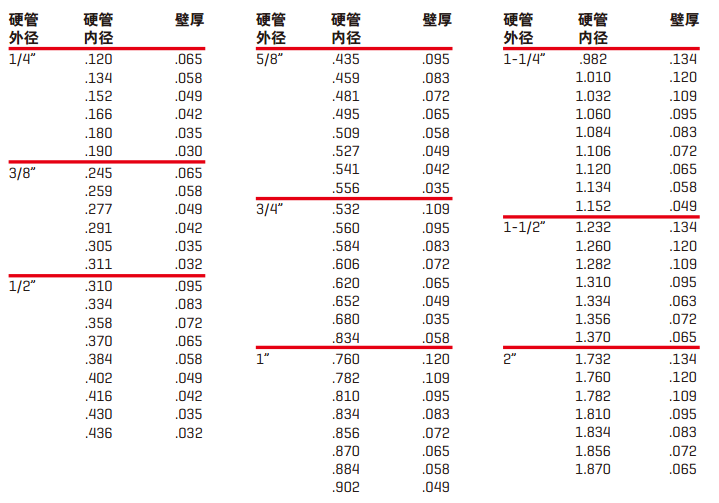

示例中液壓硬管的標準尺寸
